lundi 30 novembre 2020

Mig-17 Malien 9

 Plop à vous

Je continue tranquilou sur mon piaf. J'ai enfin pu terminer la jointure des ailes à la cyano black qui est vraiment très bien pour cela.
J'en ai profité également pour finir le rivetage des volets et leur mises en place.







J'en arrive à la finalisation du cockpit avec les derniers détails à réaliser pour la mise en place de la verrière.




voila, reste la ventilation de la verrière avant, le viseur et tout le détails de l'arrière.

Ça vient bon




lundi 23 novembre 2020

Mig-17 Malien 9

 La suite

Fin de la mise en place des deux mitrailleuses, joint et rivetage.



Gravure de l'intrados des ailes



Réalisation du phare avec de la feuille de plomb pour faire le réflecteur de la lampe.


Je donne la forme avec une bille.




Un petit coup de ponçage pour mettre cela à plat,





et le contour en PE


Reste à peindre l'intérieur en chrome, ajouter l'ampoule et refermer avec une vitre en rodhoid pour finaliser.

Au final la mise en croix approche à grand pas.




A suivre












samedi 21 novembre 2020

Mig-17 Malien 8

 Salut



La suite du Mig-17 avec la baie canon. Pas mal de boulot pour la remise à niveau. Trumpeter eu égard le grand âge du kit à fortement simplifié cette partie.



Une vue de la baie canon



La base de travail Trumpeter

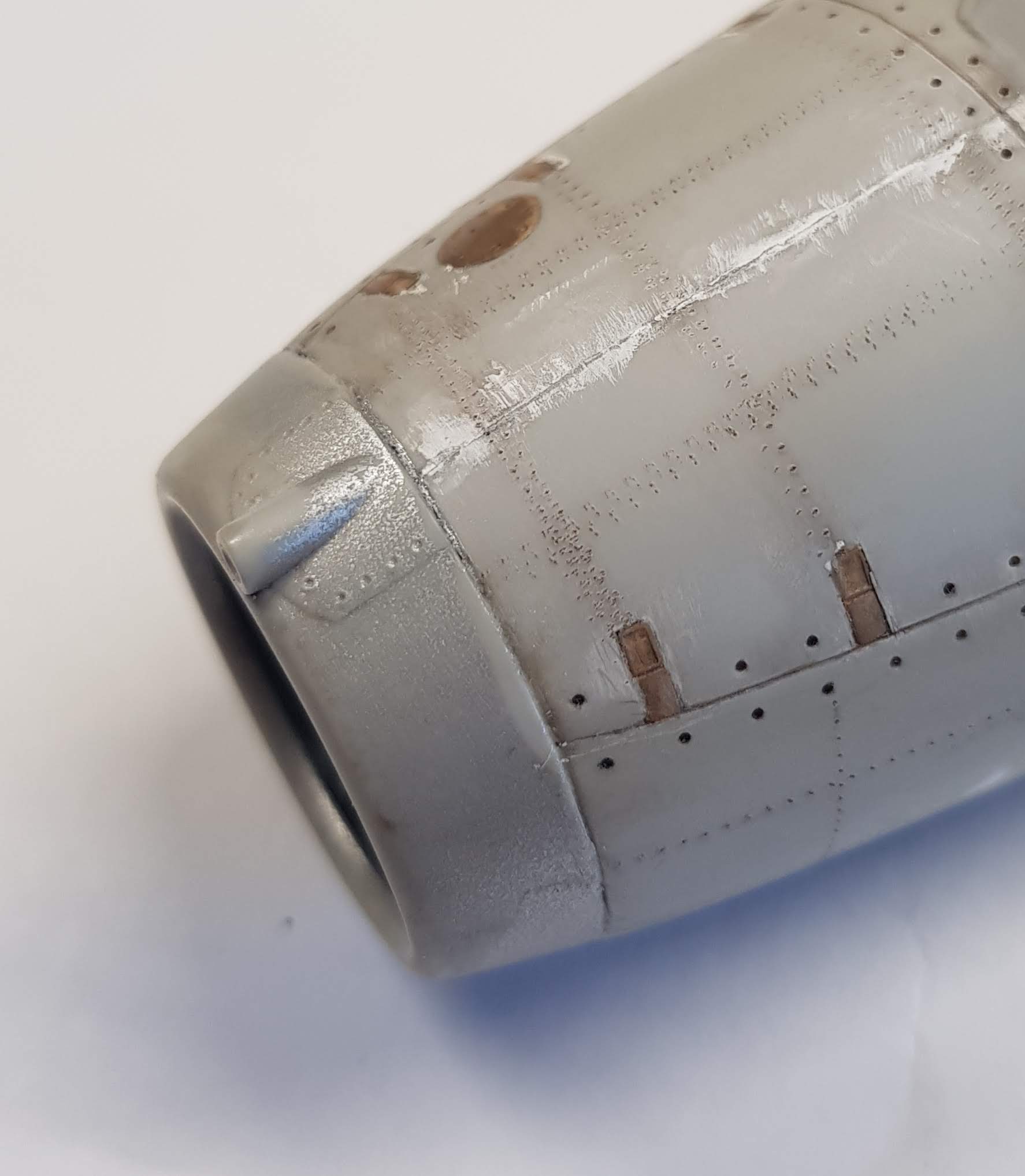

 On commence par ajouter les deux parties en feuille de plomb dans la continuité de l'entrée d'air.


Comme on peut le voir le canon se pose sans aucuns problèmes....


Un joint est effectué en fil étiré à la colle Tamiya.


Puis on récupéra le gros de la forme en carte plastique.


Un peu de gravure autour de cet orifice.


Poncage de la carte plastique et on fini à la cyano noir.


On récupère enfin la forme du canon.


La fenêtres d’éjection sont creusé et un morceau de cuivre est mis en place pour représenter la fenêtre.


Bof en fait...


C'est pas terrible comme résultat.


On retire tout puis on enroule un bout de cuivre sur un bande ce carte plastique.


Réalisation de la forme et de l'empreinte.


On creuse la fenètre d'éjéction.


Le résultat est bien plus joli.

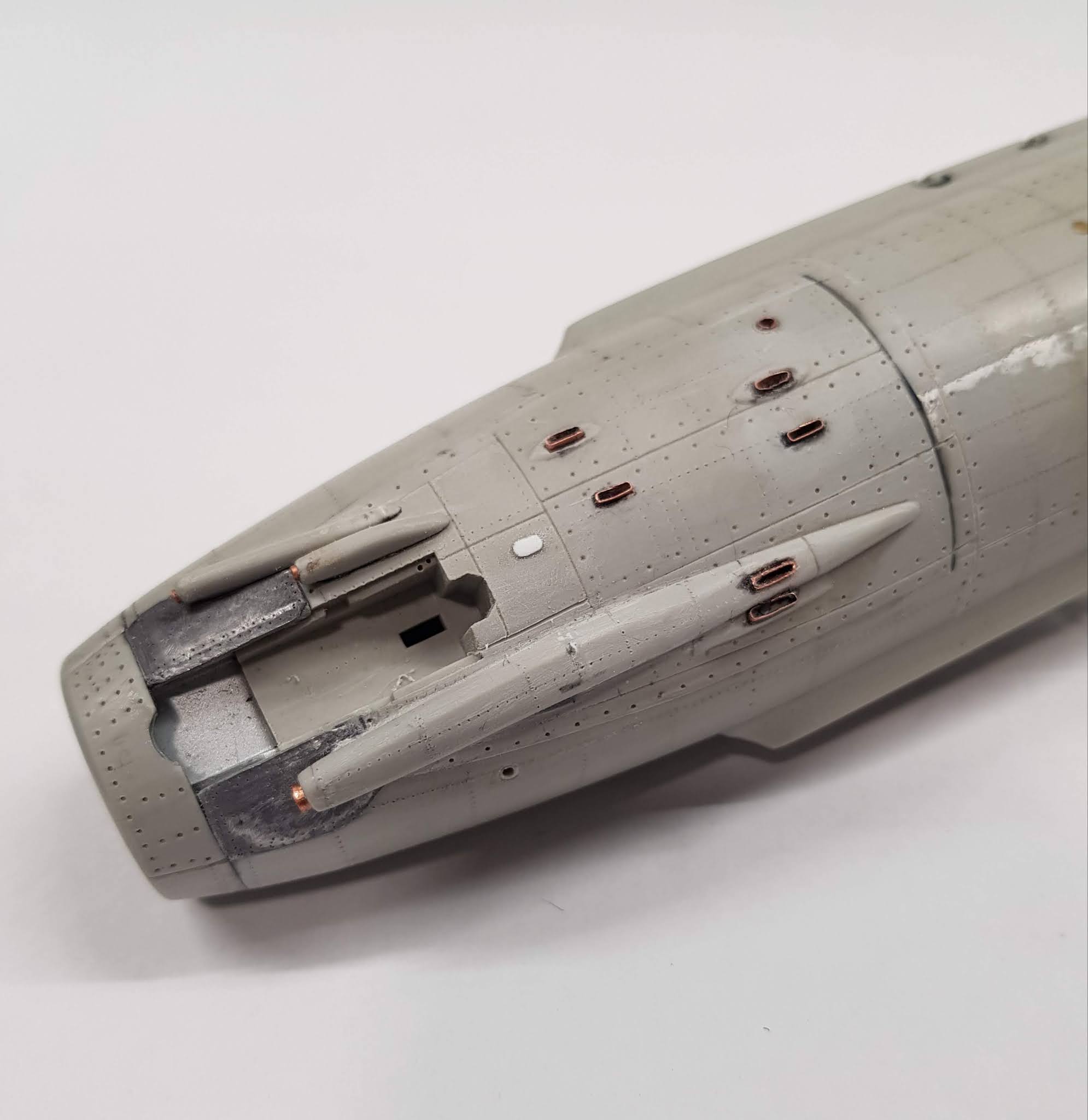

Les mitrailleuses sont posés mais il reste le joint et les rivets à mettre en place pour finir cette partie.


Un support d'antenne est ajouté également, on arrive enfin à un résultat convainquant.





vendredi 20 novembre 2020

MIG-17 Malien 7

 Retour aux affaires avec la reprise du MIG-17 Malien.



 Réalisation du rivetage de la partie arrière.

Un peu de Dark Brown pour faire ressortir le rivetage.





J'ai enfin fermer le fuselage non sans mal. Ce kit Trumpeter étant l'un des premiers au 1/32 son vénérable âge commence a se faire ressentir au niveau des ajustements de la demi carlingue et de l'entrée d'air. Il va y avoir du mastique à la truelle.
Sinon ça commence a ressembler a un Mig 17 et je viens de finir le dessin des lignes de rivet d'une aile...








J'ai utilisé de la cyano black pour durcir le collage entres les grosses parties et effectuer un premier jointage.


J'ai fini ma partie gribouillage et j'ai attaqué le rivetage.




Suite à cela, je n'avais pas encore incorporé la PE des trappes dans la maquette. Donc en premier un trou au foret de différents Ø puis à l'aide de limes diamants 'Merci à l'ami Eric du Chud dans le 34) je refait le renfoncement.

On peut voir le renfoncement réalisé à la lime

Je viens placer la trappe à blanc

Celle ci s'inclut à fleur de la tôle

On peut voir la différence avec les trois grandes incluses et les trois petites non encore incluses.


Sinon la suite du jour donc ponçage de mon joint de colle qui m'a demandé du taf mais par contre sa fonction de renforcer la structure est top.








Suite à cela, un peu de gravure et rivets



Une aile de terminé au niveau des incrémentations de la PE
